Wie funktioniert ein Verbundvorspannsystem?

A Verbundvorspannsystemist eine Methode zur Verstärkung von Beton durch Spannen von Stahlspanngliedern nach dem Aushärten des Betons, wobei die Spannglieder dauerhaft mit dem Beton verbunden werden

Komponenten

Sehnen: Hochfeste Stahlseile oder -stangen

Kanäle: Kunststoff- oder Metallrohre, in denen die Sehnen untergebracht sind

Verankerungen: Vorrichtungen an den Enden, die Spannungen auf den Beton übertragen

Mörtel: Zementhaltiges Material, das die Kanäle füllt

Arbeitsprozess

1 Installationsphase

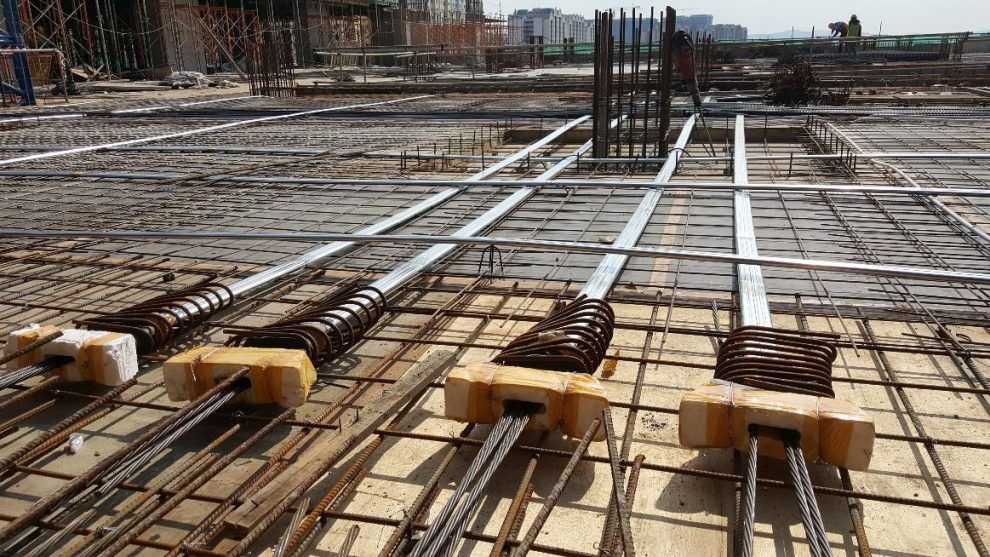

Die Kanäle werden entsprechend der Baukonstruktion in die Betonschalung eingebracht

In diese Hüllrohre werden vor dem Betonieren Spannglieder eingebracht

An beiden Enden der Spannglieder sind Verankerungen angebracht

2 Betongießen und Aushärten

Um die Kanäle und Spannglieder herum wird Beton gegossen

Man lässt den Beton auf eine ausreichende Festigkeit aushärten (typischerweise 70–80 % der Auslegungsfestigkeit).

3 Spannvorgang

Hydraulische Heber üben Spannung auf die Sehnen aus

Sehnen werden auf die angegebene Kraft gedehnt (normalerweise 70–80 % ihrer Endfestigkeit).

Die Spannung bleibt erhalten, während die Verankerungen gesichert sind

4 Bindungsphase

Der Mörtel wird unter Druck in die Kanäle gepumpt

Der Mörtel füllt alle Hohlräume zwischen Spannglied und Hüllrohr

Nach dem Aushärten stellt der Mörtel eine dauerhafte Verbindung zwischen Spannglied, Kanal und Beton her

Hauptvorteile

Erhöhte strukturelle Kapazität: Ermöglicht größere Spannweiten und dünnere Abschnitte

Risskontrolle: Reduziert oder beseitigt Risse unter Betriebslasten

Haltbarkeit: Die Bindung schützt die Sehnen vor Korrosion

Lastumverteilung: Spannungen werden gleichmäßiger in der Struktur verteilt

Anwendungen

Brücken und Parkhäuser

Hochhäuser

Industrieanlagen

Platten und Balken mit großen Spannweiten
