Wie funktioniert ein verbundloses Vorspannsystem?

Einungebundenes Vorspannsystemist eine Vorspanntechnik, bei der die gespannten Stahlspannglieder nicht dauerhaft mit dem umgebenden Beton verbunden sind (im Gegensatz zur gebundenen Vorspannung, bei der die Spannglieder in Hüllrohre eingegossen werden, um sie mit dem Beton zu verbinden). Stattdessen sind die Spannglieder durch eine dauerhafte Beschichtung und Ummantelung vom Beton isoliert, sodass sie sich über die Lebensdauer der Struktur relativ zum Beton leicht bewegen können. Dieses System wird aufgrund seiner Flexibilität, einfachen Installation und der Fähigkeit, kleinere strukturelle Bewegungen aufzunehmen, häufig in Platten, Trägern, Säulen und Brücken eingesetzt.

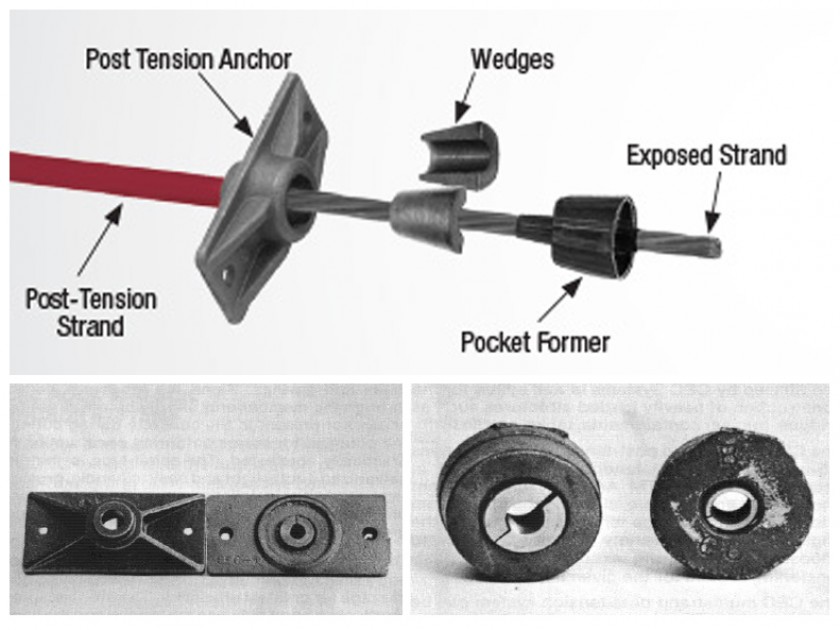

Kernkomponenten einesUnverbundenes Vorspannsystem

Spannglieder: Hochfeste Stahllitzen/-drähte (das tragende Element, auf Länge vorgefertigt).

Ummantelung/Beschichtung: Eine glatte, undurchlässige Kunststoff- oder Metallhülle, die die Sehne umhüllt, plus ein Fett-/Wachsschmiermittel im Inneren der Hülle. Dies verhindert Korrosion, verringert die Reibung und stellt sicher, dass das Spannglied nicht mit dem Beton verbunden ist.

Verankerungen: Mechanische Vorrichtungen (an beiden Enden des Spannglieds), die das Spannglied ergreifen und die Zugkraft des Spannglieds in die Betonkonstruktion übertragen (z. B. Keilverankerungen für Litzen).

Spannpresse: Hydraulische Ausrüstung, mit der das Spannglied während des Baus auf die vorgesehene Kraft gespannt wird.

Kanäle (optional): Kleine in Beton eingegossene Kunststoff-/Leitungskanäle zur Führung von Spanngliedern (für vorab platzierte Spanngliederanordnungen).

Vorteile vonUnverbundene Vorspannung

Schnellerer Bau: Kein Verfugen vor Ort (die größte Zeitersparnis) und vorgefertigte Spannglieder reduzieren den Arbeitsaufwand.

Flexibles Design: Spannglieder können gebogen/ausgelegt werden, um sie an komplexe Strukturgeometrien anzupassen (z. B. Flachplatten für Hochhäuser).

Verbesserte Risskontrolle: Vorkomprimierung minimiert Zugrisse unter Betriebslasten; Kleinere Risse (falls sie auftreten) beeinträchtigen die Sehne nicht.

Nimmt Bewegungen auf: Der Sehnenschlupf ermöglicht kleinere strukturelle Bewegungen (z. B. Schrumpfen, Kriechen, Wärmeausdehnung), ohne dass sich Spannungen aufbauen.

Leichte Strukturen: Ermöglicht größere Spannweiten mit dünneren Platten/Trägern (reduziertes Betonvolumen) im Vergleich zu Stahlbeton.

Allgemeine Anwendungen

Flache Platten-/Flachplattenböden für Wohn-/Gewerbezwecke (die am weitesten verbreitete Verwendung).

Parkhäuser, Brückendecks und Balkenstützengerüste.

Platten auf ebenem Boden (für große Industrieböden zur Vermeidung von Schwindungsrissen).

Erdbebensichere Strukturen (in Kombination mit Baustahlbewehrung).

Zusammenfassend lässt sich sagen, dassungebundenes VorspannsystemDabei wird nach dem Aushärten des Betons eine kontrollierte Zugkraft auf ein korrosionsgeschütztes, ungebundenes Stahlspannglied ausgeübt, das eine Vorkompression im Beton induziert, um den aufgebrachten Belastungen entgegenzuwirken – und das alles, während das Spannglied vom Beton isoliert bleibt und so Flexibilität, Haltbarkeit und effiziente Lastübertragung über Verankerungen gewährleistet.
