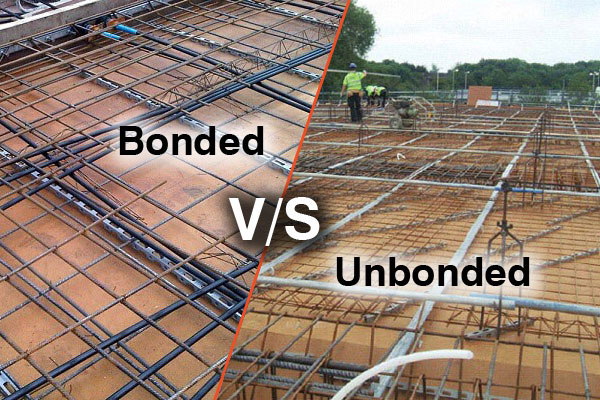

Unterschied zwischen ungebundenem und gebundenem Vorspannsystem

Dies ist eine entscheidende Unterscheidung fürNachspannung(PT) Design und Konstruktion – Verbund-PT verwendet Mörtel, um die Spannglieder dauerhaft mit dem Beton zu verbinden, während das nicht-gebundene PT gefettete Spannglieder in einer Kunststoffummantelung verwendet, um die Spannglieder vom Beton isoliert zu halten. Nachfolgend finden Sie eine umfassende Aufschlüsselung ihrer Unterschiede, geordnet nach Kerndefinition, Komponenten, Installation, Leistung, Anwendungen und Vor-/Nachteilen.

Kerndefinitionen

Geklebtes Vorspannsystem: Hochfeste Litzen/Kabel werden in Stahl- oder Kunststoffkanälen im Beton verlegt. Nach dem Spannen und Verankern wird das Rohr vollständig mit zementärem Vergussmörtel verpresst. Der Mörtel verbindet das Spannglied mit dem Beton, sodass Spannglied und Beton wie ein einziges Verbundstrukturelement wirken.

Unverbundenes Vorspannsystem: Spannglieder sind werkseitig vorgefettet (Korrosionsschutz) und mit einer extrudierten Kunststoffummantelung (HDPE/PP) ummantelt. Nach dem Spannen erfolgt kein Verfugen. Das Spannglied kann sich relativ zum Beton bewegen (begrenzt durch Anker und Endbeschläge) und fungiert als direktes Zugelement, das allein über die Anker eine Vorkompression ausübt.

Strukturelle Leistungs- und Verhaltensunterschiede

Kraftübertragungsmechanismus:

Verbundener PT: Die Kraftübertragung des Spannglieds auf den Beton erfolgt über den Mörtel-Beton- und den Mörtel-Spannglied-Verbund über die gesamte Spanngliedlänge, zuzüglich der Ankerkraftübertragung. Die Verteilung der Vorkompression verläuft entlang der Spanne allmählich.

Ungebundenes PT: Die Kraftübertragung der Sehne erfolgt nur an den Ankern (keine Bindung entlang der Sehne). Die Vorkompression wird als konzentrierte Kräfte an den Ankerzonen mit einem linearen Vorkompressionsgradienten entlang der Spannweite ausgeübt. Risskontrolle und Duktilität: Verbund-PT:

Bessere Risskontrolle bei Betriebslasten; Spannglieder sind mit Beton verbunden, sodass sich Risse langsamer ausbreiten. Höhere Duktilität unter Höchstlasten (Spannglieder geben nach und Bindungen widerstehen einem Versagen). Unverbundene PT: Spannglieder können relativ zum Beton verrutschen; Risse können sich bei Überlastung leichter öffnen. Geringere Duktilität (Versagen ist spröder, wenn Anker verrutschen oder Spannglieder reißen). Auswirkungen von Kriechen und Schrumpfen: Verbundene PT: Spannglieder werden durch Beton eingeschränkt, sodass Kriechen und Schrumpfen zu einem Verlust der Vorspannkraft führen (Spannglied verkürzt sich mit Beton). Ungebundenes PT: Spannglieder können sich frei bewegen, sodass Kriechen und Schrumpfen zu größeren Vorspannungsverlusten führen (Beton verkürzt sich unabhängig voneinander und die Spannung der Spannglieder nimmt stärker ab), sofern sie nicht durch kompensiert werden Überspannung. Ermüdungsbeständigkeit: Verbundene PT: Höhere Ermüdungsbeständigkeit – die Bindung verteilt zyklische Lasten entlang der Sehne und reduziert so Spannungskonzentrationen an den Ankern. Ungebundene PT: Geringere Ermüdungsbeständigkeit – alle zyklischen Belastungen werden an den Ankern und Keilschnittstellen konzentriert.

Typische Anwendungen

Verbundener PT: Weitspannige Brücken, schwere Industriegebäude, Parkhäuser mit hohen Ermüdungslasten, vorgefertigte Betonträger und Bauwerke in aggressiven Umgebungen (Küstengebiete – Fugenmörtel bietet zusätzlichen Korrosionsschutz).

Ungebundenes PT: Wohndecken, Gewerbebodenplatten, dünnwandige Konstruktionen, Fertigteilplatten und Projekte, bei denen eine schnelle Bauweise im Vordergrund steht (kein Verfugen = kürzerer Zeitplan).
