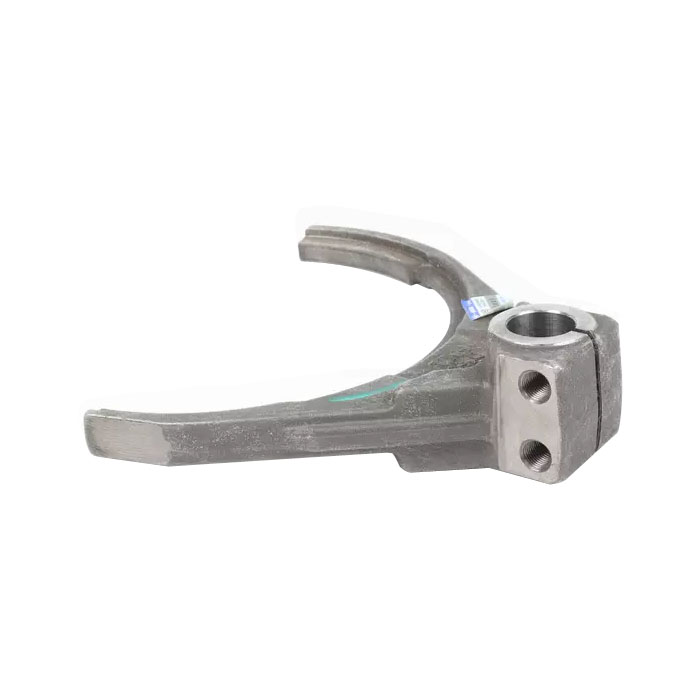

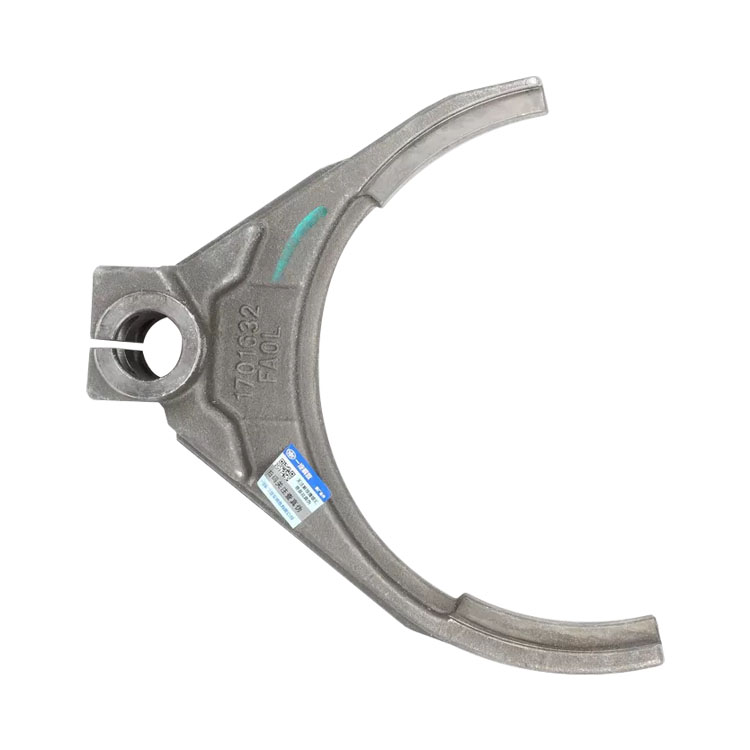

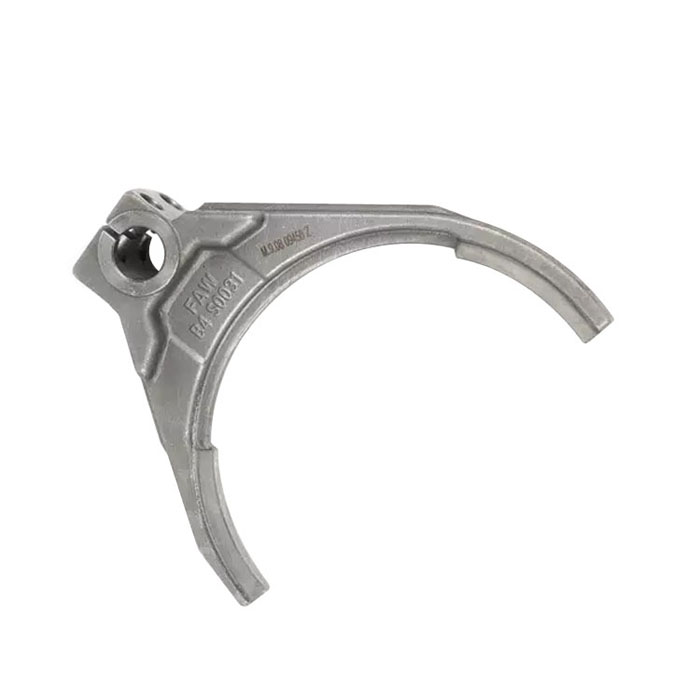

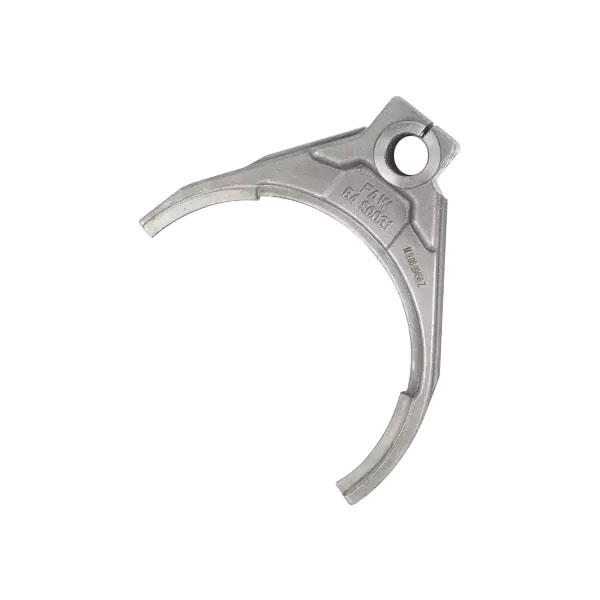

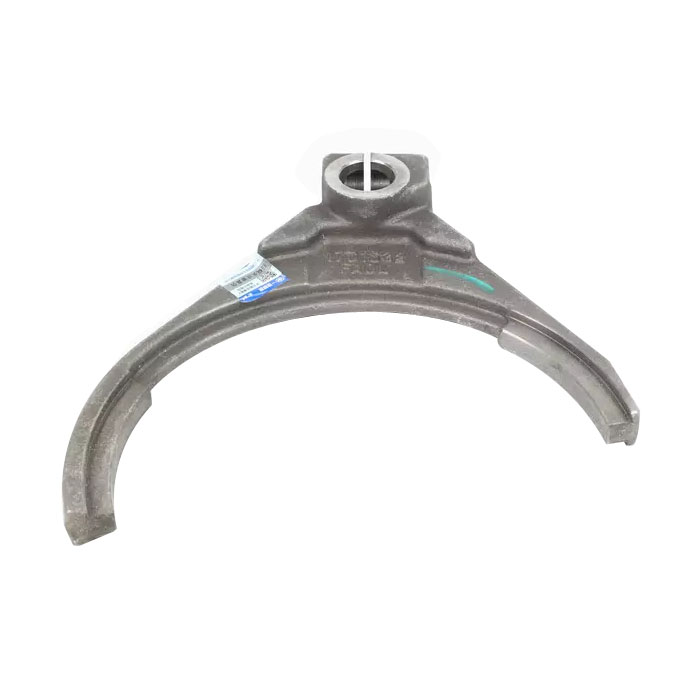

Ningbo Supreme Machinery Co., Ltd., gegründet 1990, ist einer der Hersteller und Lieferanten von Schaltgabeln für Automatikgetriebe in China. Die Schaltgabel des Automatikgetriebes ist ein Teil der Getriebewelle des Fahrzeuggetriebes. Sein Zweck besteht darin, Zahnräder in oder außer Eingriff mit anderen Zahnrädern zu schieben, um in einem manuellen Getriebe von einem Übersetzungsverhältnis in ein anderes zu wechseln. Dieses Bild zeigt den Ausrücklagerarm, nicht die Schaltgabel.
Wenn die Gabel an der Maschine verwendet wird, wird sie für variable Geschwindigkeiten verwendet, die hauptsächlich im Betätigungsmechanismus verwendet werden. Durch Ändern der Position des Drehmaschinen-Schiebegetriebes kann die variable Geschwindigkeit realisiert werden. Oder es wird angewendet, um den Mechanismus zum Einrücken und Trennen der Kupplung zu steuern, um den horizontalen oder vertikalen Vorschub zu steuern.
Mit dem Präzisions-Wachsausschmelzverfahren werden die Schaltgabeln des Traktorgetriebes aus Kohlenstoffstahl 1045 oder legiertem Stahl hergestellt. Dieses Gussteil sollte nach der Bearbeitung einer Wärmebehandlung unterzogen und mit dem Getriebe zur Geschwindigkeitseinstellung zusammengebaut werden.
Material |
Edelstahl: 201, 303, 304, 316, 316L, 1.4581, SCS14, SCS16 Legierter Stahlguss: 4140, 4150, 4340, 8620, GS-25GrMo4 Härten von Edelstahl: 17-4PH, 410, 420, 440C Gegossener legierter Werkzeugstahl:CS-2, CS-7, Kohlenstoffstahl: 1020, 1025 (WCB), 1030, 1040, 1045, 1050 |
Gewicht |
2g-550g |
Genauigkeitsklasse |
T4-CT7 |
Oberflächenrauheit |
Bis Ra1.6~Ra6.3 |
Minimale Dicke |
2 mm (1 mm oder kleiner Bereich) |
Toleranz |
Außenradius 0,3 mm, Innenrundung 0,5 mm |
Am längsten blind Loch (Durchmesser 10 mm) |
30mm |
Bearbeitung |
Drehfräsen, Bohren, Bohren, Gewindeschneiden, Schleifmaschine, CNC/NC-Bearbeitung und Prüfeinrichtungen |
Wärmebehandlung |
Glühen, Abschrecken, Normalisieren. |
Oberflächenbehandlung |
Zinkbeschichtung, Schwarzoxid, Schwarzlackierung, Powerlackierung, Hochglanzpolitur, Satinpolitur usw. |
Produktionsprozess
Wir haben unsere Produktionslinie für die Herstellung von Schaltgabeln für Automatikgetriebe aktualisiert.
Unser Produktionsprozess umfasst eine Harzsandformlinie, eine Maskenformlinie, einen Grünsandguss und einen Produktionsprozess für den Wachsausschmelzguss.
Bearbeitungswerkstatt
Wir verfügen über eine vollständige Reihe von Bearbeitungseinrichtungen, verschiedene CNC-Geräte und Bearbeitungszentren, die die Anforderungen der Kunden erfüllen können. Nach der Bearbeitung werden die Gussteile fertiggestellt. Dann werden sie geprüft und für die Lieferung und den Versand verpackt.
Qualitätskontrolle
Überprüfung des Rohmaterials nach Erreichen unserer Fabrik ------- Eingehende Qualitätskontrolle
Überprüfung der Details vor dem Betrieb der Produktionslinie
Führen Sie während der Massenproduktion eine vollständige Inspektion und Routing-Inspektion durch --- In-Prozess-Qualitätskontrolle
Überprüfung der Ware nach Fertigstellung ---- Endgültige Qualitätskontrolle
Überprüfung der Ware nach Fertigstellung ----- Ausgehende Qualitätskontrolle
Verpackung und Lieferung
Die Verpackung der Schaltgabel für Automatikgetriebe kann je nach Kundenwunsch angepasst werden, um die unterschiedlichen Anforderungen zu erfüllen, z. B. Plastiktüte, Karton, Holzkiste, Kiste usw.
