Warum ist ein Erdtunnel-Expansionshülsen-Gesteinsbolzen für eine sicherere und effizientere Untergrundunterstützung unerlässlich?

Bodentunnel-Erweiterungsschalen-Gesteinsbolzenist eine praktische mechanische Verankerungslösung zur Stabilisierung von Gesteinsmassen im Tiefbau, Bergbau und Straßenaushub. Als erfahrener chinesischer Hersteller und LieferantHöchstebietet Spreizhülsen-Gesteinsanker, die für zuverlässige Verankerung, effiziente Installation und anpassungsfähige Anforderungen an die Bodenunterstützung ausgelegt sind.

Unterirdische Ausgrabungen erzeugen ständig wechselnde Spannungen im umgebenden Gestein. Ohne ein wirksames Verstärkungssystem kann gebrochenes oder instabiles Gestein zu Verformungen, Steinschlägen, höherem Wartungsaufwand und Bauverzögerungen führen. Ein Bodentunnel-Expansions-Gesteinsbolzen bietet eine mechanische Verankerungsmethode, die Stützkräfte in kompetentes Gestein überträgt und dabei hilft, die Stabilität von Tunneln, Straßen, Hängen und Bergbauausgrabungen zu verbessern.

Inhaltsverzeichnis

1. Was ist ein Bodentunnel-Expansions-Felsanker?

2. Wie funktioniert ein Spreizanker?

3. Was sind die wichtigsten technischen Spezifikationen?

4. Was sind die Hauptvorteile?

5. Wo werden Dehnungshülsen-Felsanker eingesetzt?

6. Was ist bei der Installation zu beachten?

7. Wie sollten Käufer einen zuverlässigen Lieferanten für Felsanker auswählen?

8. Häufig gestellte Fragen

9. Fazit

Was ist ein Bodentunnel-Expansions-Felsanker?

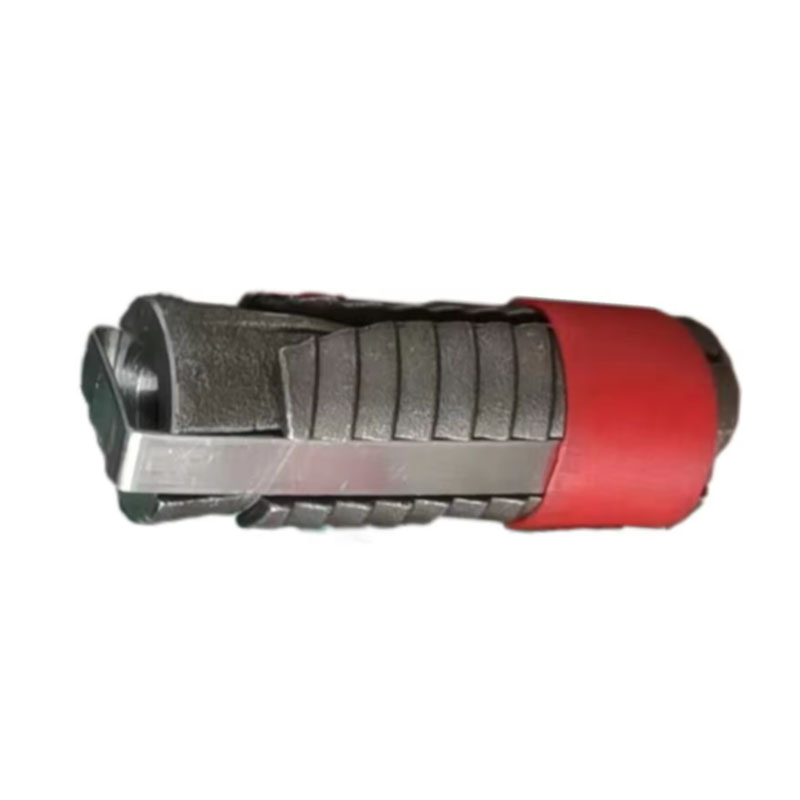

Ein Bodentunnel-Expansions-Gesteinsbolzen ist ein Stahlstab oder -bolzen, der mechanisch in einem Bohrloch in einer Felsmasse verankert wird. Sein Hauptzweck besteht darin, das umgebende Gestein zu verstärken und die Stabilität unterirdischer Baugruben zu verbessern. Anstatt sich nur auf externe strukturelle Unterstützung zu verlassen, trägt der Bolzen dazu bei, das umgebende Gestein in ein verstärktes Stützsystem zu integrieren.

Die Erweiterungsschale ist eine kritische Komponente. Beim Anziehen der Schraube dehnt sich die Hülse gegen die Wand des Bohrlochs aus und sorgt so für mechanischen Kontakt und Verankerung. Dies macht das System besonders nützlich, wenn nach dem Aushub eine schnelle Unterstützung erforderlich ist.

Gemäß den von Supreme bereitgestellten Produktspezifikationen kann der Spreizhülsen-Gesteinsanker aus geschmiedetem Stahl, #45-Stahl, legiertem Stahl 40Cr und anderen spezifizierten Materialien hergestellt werden. Die verfügbaren Produktabmessungen umfassen Durchmesserbereiche von ca. 36–57 mm, mit angegebenen Kapazitäten von 14–20 Tonnen je nach Konfiguration. Für unterschiedliche technische Anforderungen können auch kundenspezifische Größen geliefert werden.

Wie funktioniert ein Expansionshülsen-Felsanker?

Das Funktionsprinzip ist relativ einfach, aber für die Leistung der Untergrundunterstützung von großer Bedeutung. Nachdem ein geeignetes Bohrloch in solides Gestein gebohrt wurde, wird der Spreizhülsen-Gesteinsanker in das Loch eingesetzt. Durch das Anziehen der Schraube greift der Spreizmechanismus in die Bohrlochwand ein.

Die resultierende mechanische Verankerung überträgt die Last zwischen dem Gestein und dem Anker. Anschließend können mehrere Bolzen entsprechend der Stützkonstruktion des Projekts angeordnet werden, um eine verstärkte Felsmasse zu schaffen.

1. Bohren:Nach dem Ingenieurentwurf wird im umliegenden Gestein ein Bohrloch erstellt.
2. Einfügung:Die Spreizhülse und die Schraubenbaugruppe werden im Loch positioniert.
3. Erweiterung:Durch das Anziehen wird die Hülle aktiviert und gegen die Bohrlochwand gedrückt.
4. Verankerung:Mechanische Reibung und Lagerung sorgen für die Verankerung im stabilen Gestein.
5. Verstärkung:Der installierte Bolzen arbeitet mit umgebendem Gestein und anderen Stützsystemen zusammen, um die Stabilität des Aushubs zu verbessern.

Dieses mechanische Installationsprinzip kann von Vorteil sein, wenn Bauteams eine relativ schnelle Bewehrung benötigen, ohne auf das Aushärten der Verbindungsmaterialien warten zu müssen.

Was sind die wichtigsten technischen Spezifikationen?

Technische Parameter sollten immer mit den Gesteinsverhältnissen, Lastanforderungen, Bohrausrüstung und technischem Design abgestimmt sein. Die folgenden Spezifikationen basieren auf den Produktinformationen, die für den Ground Tunneling Expansion Shell Rock Bolt von Supreme verfügbar sind.

Für Käufer sollten Spezifikationen nicht einzeln bewertet werden. Bolzenmaterial, Durchmesser, Schalenkonfiguration, Verankerungskapazität, Oberflächenbehandlung, Bohrlochbedingungen und Installationsmethode sollten als ein vollständiges Unterstützungssystem betrachtet werden.

Was sind die Hauptvorteile?

Spreizhülsen-Gesteinsanker gelten weithin als praktische Option für die Untergrundverstärkung, da sie eine relativ einfache Installation mit mechanischer Verankerungsleistung kombinieren.

• Schnelle Installation:Eine mechanische Verankerung kann eine effiziente Installation während der Aushubarbeiten unterstützen.
• Reduzierte Supportkosten:Ein richtig konzipiertes Felsankersystem kann die Abhängigkeit von umfangreicheren strukturellen Unterstützungen verringern.
• Kompakter Aushub:Felsverstärkungen können unterirdische Anlagen unterstützen, ohne dass große zusätzliche Stützkonstruktionen erforderlich sind.
• Geringer Wartungsaufwand:Richtig ausgewählte und installierte Bolzen können zu langlebigen Bodenstützsystemen beitragen.
• Große Anpassungsfähigkeit:Expansionsschalensysteme können in geeigneten harten und mittelharten Gesteinsbedingungen eingesetzt werden.
• Bequeme Handhabung:Die Komponenten sind vergleichsweise einfach zu transportieren und unterirdisch zu verlegen.
• Reduzierter Bauaufwand:Eine effiziente Installation kann dazu beitragen, den manuellen Arbeitsaufwand während des Supportbetriebs zu reduzieren.
• Flexible Konfigurationen:Je nach Projektanforderungen können verschiedene Materialien, Durchmesser, Oberflächen und individuelle Abmessungen ausgewählt werden.

Allerdings sollte ein Felsanker nicht automatisch als eigenständige Lösung für jede geologische Gegebenheit betrachtet werden. In gebrochenen oder verwitterten Formationen können ergänzende Systeme wie Stahlgeflecht, Spritzbeton, Vergussmörtel oder andere technische Stützmaßnahmen erforderlich sein.

Wo werden Spreizhülsen-Felsanker eingesetzt?

Aufgrund der Vielseitigkeit der mechanischen Verankerung eignen sich Spreizhülsen-Gesteinsanker für ein breites Spektrum von Tiefbau- und Tiefbauanwendungen. Typische Anwendungen sind:

• Untertägige Bergbaustraßen und Ausgrabungen
• Tunnelbau und Bodenunterstützung
• U-Bahn- und Eisenbahntunnelprojekte
• Hangvorsicherung und -stabilisierung
• Straßenbefestigung
• Wasserschutzprojekte
• Unterstützung für tiefe Baugruben
• Bodenvernagelung und Fundamentverstärkung
• Anwendungen im Zusammenhang mit Mikropfählen
• Geologische Störungsbehandlung
• Unterirdische Infrastrukturprojekte

Im Bergbau und Tunnelbau sollte die Auswahl der Bolzenlänge, des Abstands, des Verankerungsortes und des Installationsdrehmoments anhand der tatsächlichen geologischen und technischen Bedingungen bestimmt werden, anstatt eine universelle Konfiguration zu verwenden.

Was ist bei der Installation zu beachten?

Eine korrekte Installation ist von entscheidender Bedeutung, da selbst ein qualitativ hochwertiger Spreizhülsen-Gebirgsanker ungeeignete Bohrlochbedingungen oder falsche Installationsverfahren nicht ausgleichen kann.

1. Bewerten Sie den Gesteinszustand

In der Ankerzone muss ausreichend geeignetes Gestein vorhanden sein, damit die Spreizschale eine zuverlässige Verankerung entwickeln kann. Vor der Auswahl des Bolzensystems sollten die geologischen Bedingungen beurteilt werden.

2. Kontrollieren Sie die Bohrlochqualität

Lochdurchmesser, Tiefe, Ausrichtung, Sauberkeit und Position können sich direkt auf die Verankerungsleistung auswirken. Das Bohrloch sollte den projekttechnischen Anforderungen entsprechen.

3. Wählen Sie die richtige Schraubenkonfiguration

Material, Durchmesser, Länge, Schalentyp, Platte, Unterlegscheibe und Mutter sollten auf die erwartete Belastung und die Bodenbedingungen abgestimmt sein.

4. Befolgen Sie das erforderliche Installationsdrehmoment

Die mechanische Ausdehnung hängt von der korrekten Aktivierung der Hülle ab. Die Installation sollte daher den technischen Anforderungen des Herstellers und dem genehmigten Unterstützungsdesign des Projekts entsprechen.

5. Kombinieren Sie unterstützende Maßnahmen bei Bedarf

Dehnhülsenbolzen eliminieren nicht alle Risiken, die mit Witterungseinflüssen, gebrochenem Gestein oder Gesteinsabplatzungen zwischen einzelnen Bolzen einhergehen. Bei Bedarf können Metallgewebe, Spritzbeton, Verguss oder andere Bewehrungsmethoden integriert werden.

Wie sollten Käufer einen zuverlässigen Lieferanten für Felsschrauben auswählen?

Für Bergbauunternehmen, Tunnelbauunternehmen, technische Händler und industrielle Beschaffungsteams ist die Lieferantenauswahl ebenso wichtig wie die Produktauswahl. Ein zuverlässiger chinesischer Hersteller sollte in der Lage sein, eine konsistente Produktion, technische Spezifikationen, Qualitätsprüfung, Verpackung und Lieferunterstützung bereitzustellen.

Berücksichtigen Sie bei der Bewertung eines Lieferanten Folgendes:

• Materialrückverfolgbarkeit:Bestätigen Sie, dass die gelieferten Stahlsorten den vereinbarten Spezifikationen entsprechen.
• Fertigungskapazität:Prüfen Sie, ob das Werk über geeignete Schmiede-, Bearbeitungs-, Montage- und Inspektionsmöglichkeiten verfügt.
• Qualitätskontrolle:Achten Sie auf eingehende Materialkontrolle, In-Prozess-Inspektion, Endkontrolle und ausgehende Qualitätsprüfungen.
• Anpassung:Bestätigen Sie, ob Abmessungen, Ausführungen, Verpackungen und Konfigurationen an die Projektanforderungen angepasst werden können.
• Produktionskonsistenz:Große Projekte erfordern eine stabile Qualität von Charge zu Charge.
• Verpackung und Logistik:Geeignete Kartons, Holzkisten, Kisten oder maßgeschneiderte Verpackungen können Transportrisiken verringern.
• Technische Kommunikation:Der Lieferant sollte die Anwendung verstehen und vor der Produktion klare Produktinformationen bereitstellen.

Die von Supreme veröffentlichten Fertigungsinformationen beschreiben CNC-Geräte und Bearbeitungszentren sowie eingehende, prozessbegleitende, endgültige und ausgehende Qualitätskontrollverfahren. In den Produktinformationen werden auch maßgeschneiderte Verpackungsoptionen aufgeführt, darunter Plastiktüten, Kartons, Holzkisten und Kisten.

Häufig gestellte Fragen

Was ist der Hauptzweck eines Erdtunnel-Expansions-Gesteinsbolzens?

Sein Hauptzweck besteht darin, einen Stahlbolzen mechanisch in stabilem Gestein zu verankern und die umgebende Gesteinsmasse in Tunneln, Bergbaustraßen, Hängen und anderen unterirdischen Ausgrabungen zu verstärken.

Welche Materialien können für Spreizhülsen-Gebirgsanker verwendet werden?

Abhängig von der Produktkonfiguration können die Materialien geschmiedeter Stahl, #45-Stahl, legierter Stahl 40Cr und andere spezifizierte Metallkomponenten sein. Die Materialauswahl sollte der erforderlichen mechanischen Leistung und den Projektbedingungen entsprechen.

Welche Durchmesseroptionen sind verfügbar?

In den angegebenen Produktinformationen sind Durchmesser von ca. 36 mm bis 57 mm aufgeführt, kundenspezifische Abmessungen können je nach Projektanforderungen ebenfalls besprochen werden.

Können Spreizhülsen-Felsanker als einzige Bodenbefestigungsmethode verwendet werden?

Nicht unbedingt. Das geeignete Unterstützungssystem hängt von den geologischen Bedingungen und den technischen Anforderungen ab. In gebrochenem oder verwittertem Gestein müssen Spreizhülsenbolzen möglicherweise mit Metallgeflecht, Spritzbeton, Vergussmörtel oder anderen Stützmaßnahmen zusammenarbeiten.

Warum ist Qualitätskontrolle beim Kauf von Felsankern wichtig?

Felsanker sind strukturelle Bodenstützkomponenten, daher können sich Unterschiede in Material, Abmessungen, Bearbeitung, Schalenleistung oder Montagequalität auf die Installation und Verankerung auswirken. Ein kontrollierter Herstellungs- und Inspektionsprozess trägt zur Verbesserung der Chargenkonsistenz und -zuverlässigkeit bei.

Fazit: Warum sollten Sie sich für den richtigen Expansion Shell Rock Bolt entscheiden?

Bei richtiger Auswahl und Installation kann ein Bodentunnel-Expansions-Gesteinsbolzen einen praktischen, effizienten und anpassungsfähigen Ansatz zur unterirdischen Gesteinsverstärkung bieten. Sein mechanisches Verankerungsprinzip, flexible Spezifikationen, relativ schnelle Installation und Kompatibilität mit breiteren Trägersystemen machen es wertvoll für Tunnelbau-, Bergbau-, Straßenstabilisierungs- und Tiefbauprojekte.

Für Beschaffungsteams, die einen zuverlässigen Mitarbeiter suchenChina Ground Tunneling Expansion Shell Rock Bolt Hersteller und LieferantHöchste kombiniert Materialoptionen, maßgeschneiderte Größen, Bearbeitungsmöglichkeiten, Qualitätskontrollverfahren und flexible Verpackungen, um unterschiedliche Projektanforderungen zu unterstützen. Wenn Sie Schraubenspezifikationen bewerten, eine maßgeschneiderte Lösung anfordern oder einen Großeinkauf planen,Kontaktieren Sie unsBesprechen Sie noch heute Ihre Anwendung, die erforderlichen Abmessungen, Materialien, Mengen und Lieferanforderungen.
