Was ist eine vorgespannte Flachplattenverankerung und warum ist sie für moderne Betonkonstruktionen von entscheidender Bedeutung?

PoSt. zugvorgespannte Flachplattenverankerungspielt im modernen Stahlbetonbau eine entscheidende Rolle. Von kommerziellen Hochhäusern bis hin zu Podiumsplatten für Wohngebäude und Parkhäusern sind Flachplattensysteme auf uns angewiesen Zuverlässige Verankerungselemente zur sicheren Übertragung von Vorspannkräften in den Beton. Dieser Artikel untersucht die Funktionsprinzip, strukturelle Bedeutung, Systemkomponenten, technische Standards, Installationsprozess, Qualitätskontrollmaßnahmen und zukünftige Innovationen von vorgespannten Flachdeckenverankerungssystemen. Es zeigt auch, wieHöchste Maschinenbietet leistungsstarke Verankerungslösungen Entwickelt für Langlebigkeit, Sicherheit und Kosteneffizienz.

Inhaltsverzeichnis

• 1. Was ist eine vorgespannte Flachplattenverankerung?
• 2. Warum ist die Verankerung bei vorgespannten Flachdecken so wichtig?
• 3. Hauptkomponenten eines Flachdecken-Verankerungssystems
• 4. Geklebte vs. ungebundene PT-Verankerungssysteme
• 5. Technische Spezifikationen und Standards
• 6. Installationsprozess und Bauablauf
• 7. Qualitätskontroll- und Inspektionsanforderungen
• 8. Vorteile der Verwendung hochwertiger Verankerungssysteme
• 9. Zukünftige Trends in der Post-Tension-Ankertechnik
• 10. Häufig gestellte Fragen

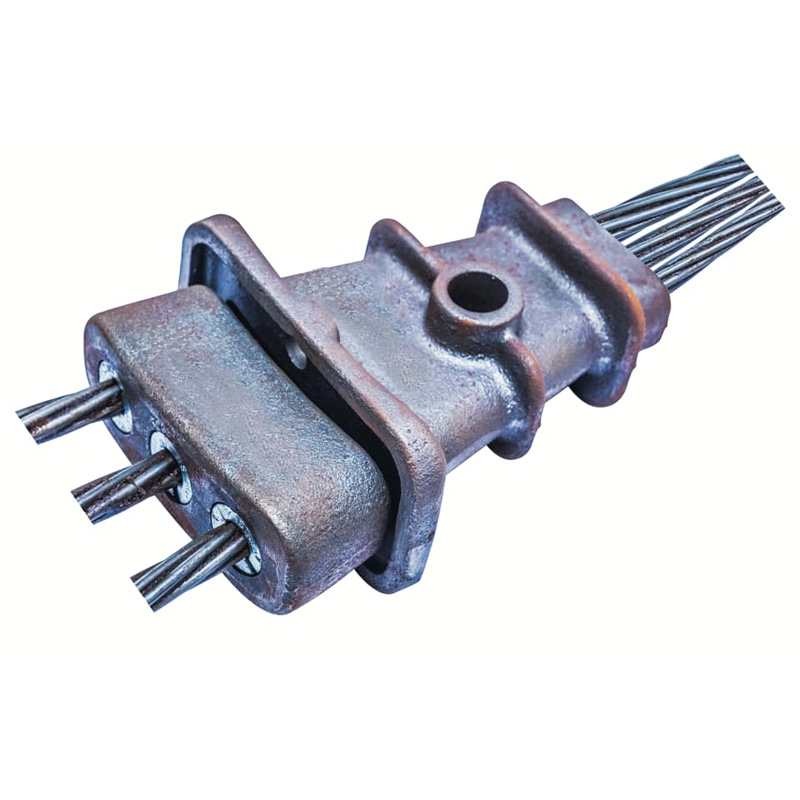

1. Was ist eine vorgespannte Flachplattenverankerung?

Unter Vorspannung vorgespannte Flachplattenverankerung versteht man die zur Verankerung verwendete mechanische Vorrichtung hochfeste Stahllitzen in vorgespannten Betonplattensystemen. Es überträgt die Zugkraft vom Spannglied in den umgebenden Beton nach Abschluss der Belastungsarbeiten.

Bei einem Flachdeckensystem (ohne Balken) wird die Verankerung typischerweise an den Plattenrändern oder eingebettet innenliegende Spanntaschen. Sobald die Sehne mit hydraulischen Pressen gespannt wird, werden Keile hineingelegt Der Verankerungskopf greift den Strang dauerhaft und speichert die Kraft im Beton.

2. Warum ist die Verankerung bei vorgespannten Flachdecken so wichtig?

Die Verankerung ist das letzte kraftübertragende Element in einem vorgespannten System. Wenn die Verankerung versagt, Die strukturelle Integrität der gesamten Platte kann beeinträchtigt sein.

Wichtige Strukturfunktionen

• Überträgt die Vorspannkraft sicher in den Beton
• Verhindert das Verrutschen der Litzen nach dem Spannen
• Verteilt konzentrierten Stress gleichmäßig
• Gewährleistet langfristige strukturelle Stabilität

Im modernen Hochhausbau reduzieren Flachdeckensysteme die Bodenstärke und erhöhen sie architektonische Flexibilität. Allerdings sind sie in hohem Maße auf zuverlässige Verankerungshardware angewiesen Sicherheitsmargen einzuhalten.

3. Hauptkomponenten eines Flachdecken-Verankerungssystems

Eine typische Vorspannungsverankerungsbaugruppe umfasst:

BeiHöchste Maschinen, Verankerungsbauteile werden mit hergestellt Sie bestehen aus hochwertigem legiertem Stahl und werden einer Präzisionsbearbeitung und einer strengen Qualitätskontrolle unterzogen um eine gleichbleibende Keilsitzleistung zu gewährleisten.

4. Geklebte vs. ungebundene PT-Verankerungssysteme

Ungebundenes System

• Häufig beim Bau von Flachdecken
• Verwendet fettbeschichtete und ummantelte Monolitze
• Verankerung an Plattenrändern

Verbundsystem

• Häufig bei Brücken und schweren Bauwerken
• Verpresste Kanäle nach der Belastung
• Bietet höhere Redundanz

Die Wahl hängt von den strukturellen Designanforderungen, den Lastbedingungen und den Wartungsaspekten ab.

5. Technische Spezifikationen und Standards

Hochwertige Verankerungssysteme müssen internationalen Standards entsprechen wie:

• ETAG 013 (Europäische technische Zulassungsrichtlinie)
• ASTM A416 (Vorspannstahllitze)
• ACI 318 (Bauvorschriften für Konstruktionsbeton)

Wichtige technische Parameter sind:

6. Installationsprozess und Bauablauf

1. Spannhüllrohre und Bewehrung einbauen
2. Ankerkopf und Lagerplatte positionieren
3. Beton gießen und aushärten
4. Hydraulikheber einsetzen und Strang spannen
5. Keile im Ankerkopf einrasten
6. Überstehenden Faden abschneiden und Tasche verschließen

Eine ordnungsgemäße Installation gewährleistet eine korrekte Lastübertragung und eine langfristige Haltbarkeit.

7. Qualitätskontroll- und Inspektionsanforderungen

• Prüfung der Maßtoleranz
• Härte- und Zugprüfung
• Überprüfung des statischen Belastungstests
• Bewertung der Korrosionsbeständigkeit
• Zerstörungsfreie Prüfung (NDT)

Renommierte Hersteller mögenHöchste MaschinenVollständigen Zyklus durchführen Inspektion vor dem Versand, um Konformität und Sicherheit zu gewährleisten.

8. Vorteile der Verwendung hochwertiger Verankerungssysteme

• Verbesserte Tragfähigkeit der Platte
• Reduzierte Betondicke
• Geringerer Materialverbrauch
• Verbesserte Risskontrolle
• Längere Lebensdauer

Durch die Investition in zuverlässige Verankerungshardware werden strukturelle Risiken und Lebenszykluskosten erheblich reduziert.

9. Zukünftige Trends in der Post-Tension-Ankertechnik

Die Branche bewegt sich in Richtung:

• Korrosionsbeständige Beschichtungen
• Intelligente Überwachungsankersysteme
• Hocheffiziente Keilgeometrie-Designs
• Umweltverträgliche Produktionsmethoden

Kontinuierliche Innovation sorgt dafür, dass Flachdeckensysteme im nachhaltigen Bauen wettbewerbsfähig bleiben.

10. Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen Flachdecken und Balkendecken in PT-Systemen?

Flache Platten machen Balken überflüssig, reduzieren die Bautiefe und verbessern die architektonische Flexibilität.

F2: Wie lange hält ein PT-Verankerungssystem?

Bei ordnungsgemäßer Installation und Korrosionsschutz kann es die gesamte Lebensdauer der Struktur überdauern.

F3: Können Verankerungssysteme wiederverwendet werden?

Nein. PT-Verankerungskomponenten sind für den dauerhaften strukturellen Einsatz konzipiert.

F4: Warum ist die Keilhärte wichtig?

Die richtige Härte gewährleistet einen sicheren Halt der Litze ohne Abrutschen.

Abschluss

Die vorgespannte Flachplattenverankerung ist das Rückgrat moderner vorgespannter Platten Betonplattensysteme. Von Sicherheit und struktureller Leistung bis hin zur Wirtschaftlichkeit, Hochwertige Verankerungsbeschläge sorgen für optimale Lastübertragung und lange Haltbarkeit.

Wenn Sie nach zuverlässigen, präzisionsgefertigten Verankerungslösungen für Ihr Unternehmen suchen nächstes Projekt,Höchste Maschinenbietet professionelle Fertigung, strenge Qualitätskontrolle und globale Lieferfähigkeit.

Kontaktieren Sie unsErfahren Sie noch heute mehr über unsere Verankerungslösungen für vorgespannte Flachdecken und erhalten Sie ein individuelles Angebot für Ihr Projekt.
