Was ist Vorspannung?

Vorspannung ist eine kontrollierte technische Technik, bei der gezielt eine Zugkraft auf eine Strukturkomponente (typischerweise Spannglieder, Kabel oder Stangen aus hochfestem Stahl) ausgeübt wird, bevor diese externen Betriebslasten ausgesetzt wird. Es wird am häufigsten im Spannbetonbau verwendet, wird aber auch in Kabeln, Bolzen und mechanischen Baugruppen eingesetzt.

Funktionsweise der Vorspannung (in Beton)

Sehnendehnung

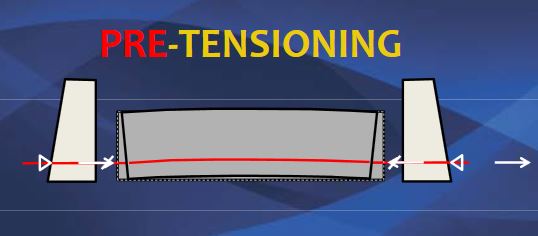

Spannglieder aus hochfestem Stahl (Drähte, Litzen oder Stangen) werden in eine Schalung eingelegt und mithilfe von Hydraulikzylindern auf eine bestimmte Zugkraft gespannt und an der starren Schalung oder an externen Widerlagern verankert.

Einbringen und Aushärten des Betons Anschließend wird Beton um die gespannten Spannglieder gegossen und aushärten gelassen, um eine ausreichende Druckfestigkeit zu erreichen.

Sehnenfreigabe

Sobald der Beton die erforderliche Festigkeit erreicht, wird die äußere Vortriebskraft aufgehoben. Die Spannglieder versuchen, sich wieder auf ihre ursprüngliche Länge zusammenzuziehen, sind nun aber mit dem ausgehärteten Beton verbunden. Diese Kontraktion induziert eine Druckspannung im Betonbauteil.LastanwendungWenn externe Betriebslasten (z. B. Verkehr, Schwerkraft, Wind) aufgebracht werden, müssen diese zunächst diese eingebaute Druckspannung überwinden, bevor sich im Beton Zugspannungen bilden können, die die Rissbildung erheblich reduzieren oder ganz verhindern.

Hauptanwendungen

Vorgefertigte Betonträger, Bodenplatten, Dachplatten und Eisenbahnschwellen

Spannbetonpfähle für TiefgründungenHochfeste Schraubverbindungen (Vorspannschrauben gegen Lösen bei Vibration)

Kabel in Brücken, Türmen und Zugtragwerken. Mechanische Komponenten zur Verbesserung der Ermüdungsfestigkeit und Dimensionsstabilität

Hauptvorteile

Reduziert oder eliminiert Zugrisse im Beton. Erhöht die Tragfähigkeit und Steifigkeit von Strukturen. Ermöglicht längere Spannweiten mit kleineren Elementquerschnitten. Verbessert die Haltbarkeit und Widerstandsfähigkeit gegen Ermüdung und Umweltschäden

Ermöglicht leichtere, effizientere Konstruktionskonstruktionen. Zusammenfassend ist Vorspannung ein Präzisionsfertigungsprozess, der absichtliche Anfangsspannung nutzt, um eine widerstandsfähigere und effizientere Endstruktur zu schaffen, was insbesondere in der Betonfertigteilindustrie vorherrschend ist.
